Alignement des voies entre module

Exposition après exposition nous nous sommes rendu compte de la difficulté d’aligner les voies entre les modules

Nous testons un système qui va garder l’écartement entre chaque même si le bois joue.

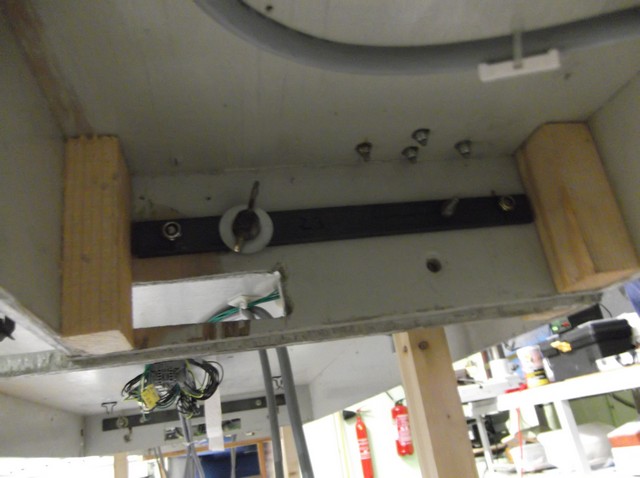

Dans un premier temps la fixation des modules a été revu ,le simple boulon à travers le bois a été remplacé par des barres de fer plat permettant un positionnement précis et montage beaucoup plus rapide.

Dans une tôle d’aluminium de 3mm on a réalisé 2 fraisages de la large des rails et avec le bon écartement
la tôle est ensuite coupée en 2 ,chaque morceau est fixé en bout de module.

Si ce système donne satisfaction il sera mis en place au niveau de la gare où nous 7 voies à aligner ce qui pose de gros problème actuellement.

A suivre



Les projets d’extension du Réseau

Lors de nos expositions nous avons constaté que nous n’avions pas assez de voies pour stocker les rames en attente.

Le triage de la gare principale étant toujours plein,cela empêche la réalisation de manœuvres au niveau de la gare.

Nous avons donc opté pour la création un triage à 10 voies proche de la gare.

projet midif reseau

5 voies en passage pour les trains arrivant de la voie unique.

5 voies pour la formation des convois.

Par la suite il est prévu également la création d’une gare terminus qui amènera d’avantage de possibilité.

Pour le moment je travail sur le triage. J’ai récupéré les modules du car-system que nous n’utilisions plus. Ils ont été rigidifiés. J’ai installé un fixation inter-module avec centrage et posé les pieds réglables en hauteur.

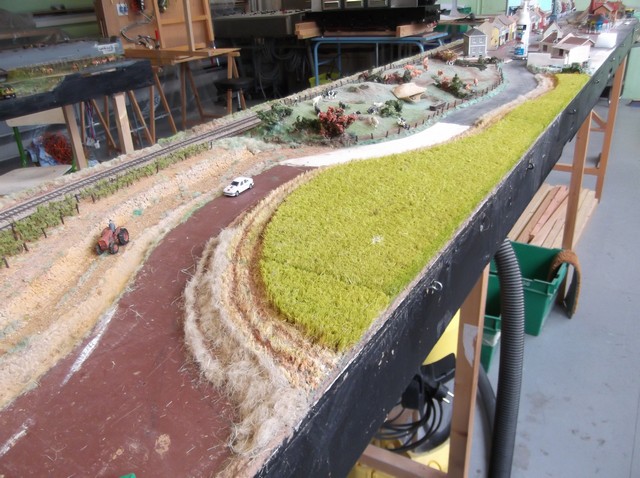

Des nouveaux décors

Certains modules sont vieillissants et méritent d’être rénovés.
Fabrice a fait une ferme.
DSCF1827

DSCF1828

et un champs de houblon.

DSCF1832

DSCF1833

J’ai réalisé un poste source EDF.
DSCF1826

La clôture est encore à poser.

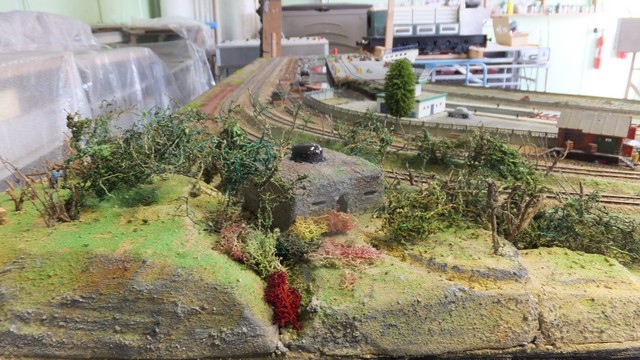

Modification du décor de la montagne

Le module de la montagne avait été réalisé en bois et recouvert de plâtre ce qui le rendait très lourd.

DSCF1231

Alain a décidé de refaire le décor. Tout a été démonté par notre spécialiste du démontage j’ai cité Gérard.

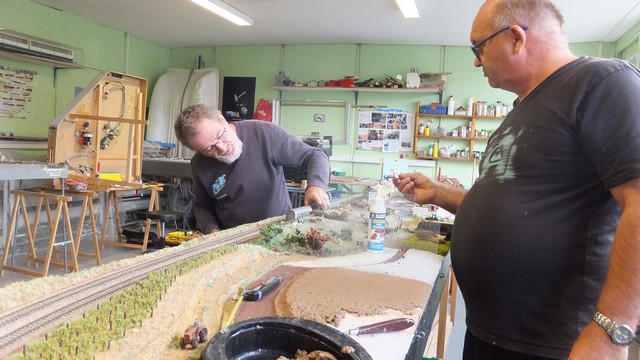

Alain et Gérard sont maintenant passés à la reconstruction.
La forme générale est réalisée en petit grillage sur lequel est posé une pâte à base carton de boite à œuf trempée, mixée et mélangée avec de la colle à tapisserie
Une fois sec la forme est très rigide et résistante.

DSCF1817

DSCF1818

DSCF1819

DSCF1820

A suivre….

Exposition Hérin 2015

Galerie

Cette galerie contient 38 photos.

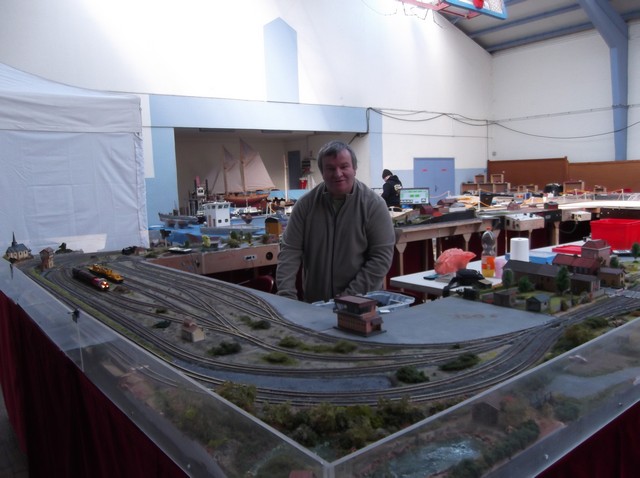

Le 29 novembre 2015 nous avons participé à la 1ere exposition de modélisme organisée par l’association culture.loisirs.evasion d’Hérin. cette exposition se déroulait dans 2 salles une réservée au vol d’avion indoor l’autre à l’exposition d’avions, de notre train ainsi que … Continuer la lecture

Exposition Maubeuge du 3 et 4 octobre 2015

Notre club a participé à la 18eme édition de l’exposition de modèles réduits organisé par L’ANJ

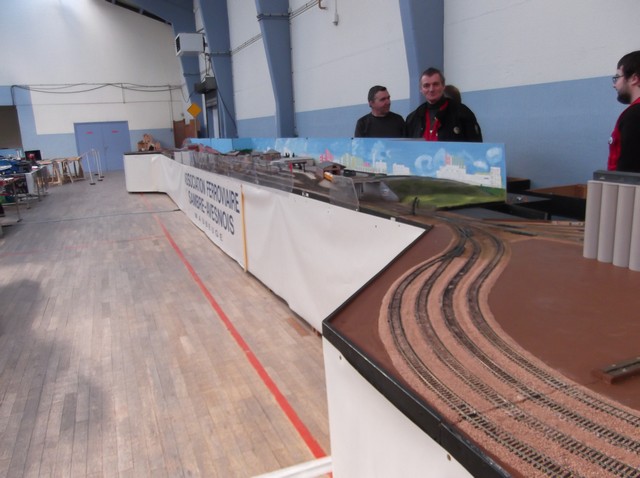

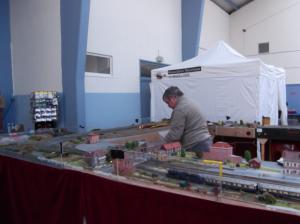

Vendredi après midi nous avons installé le réseau de train

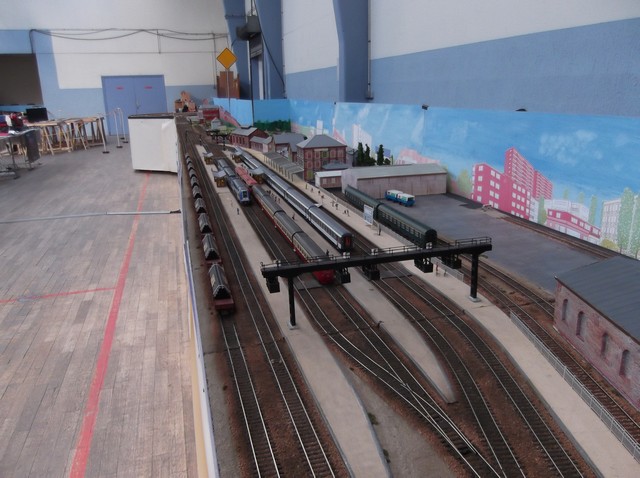

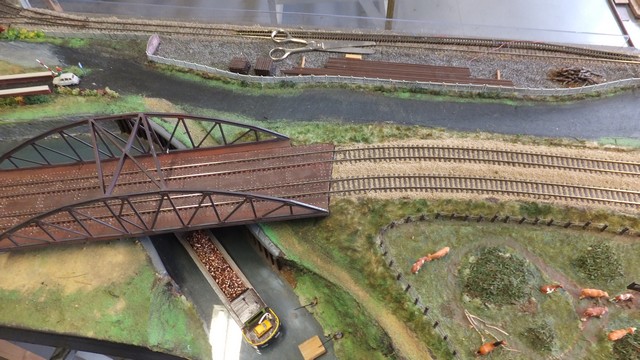

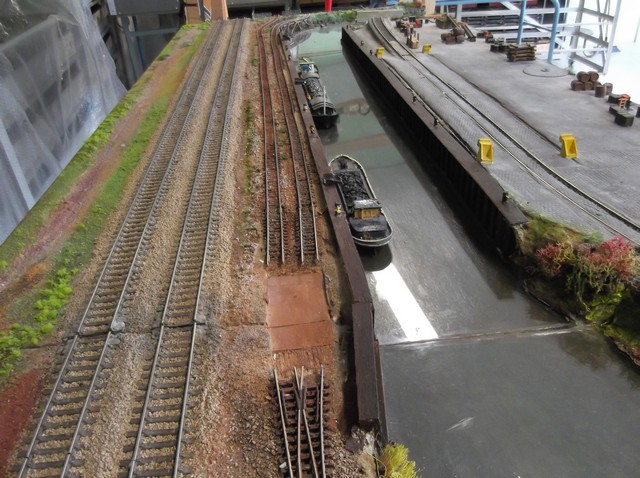

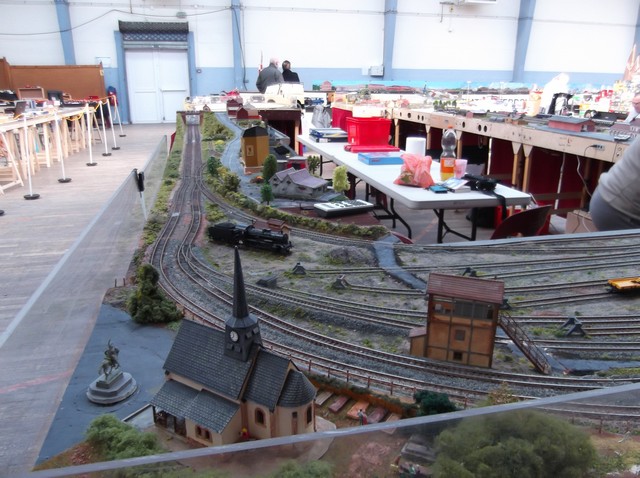

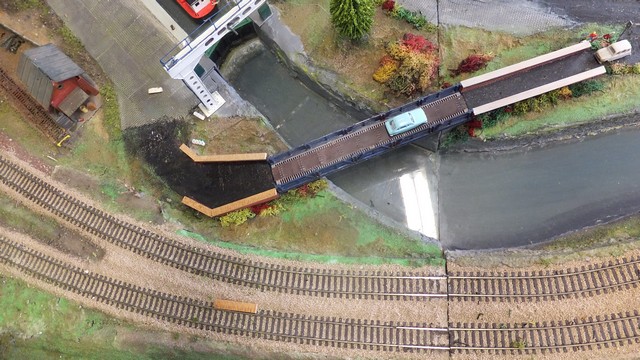

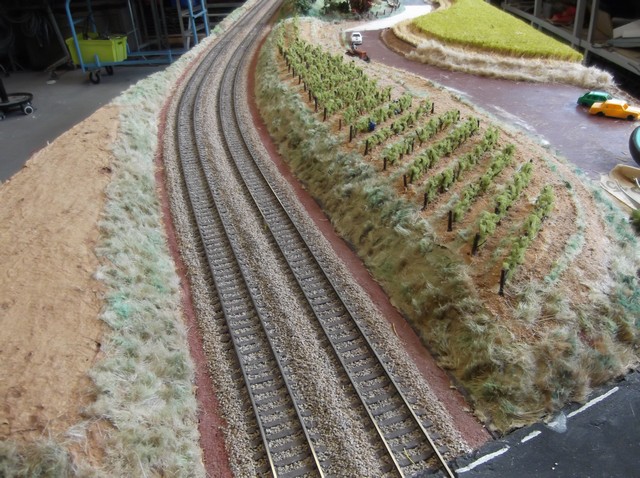

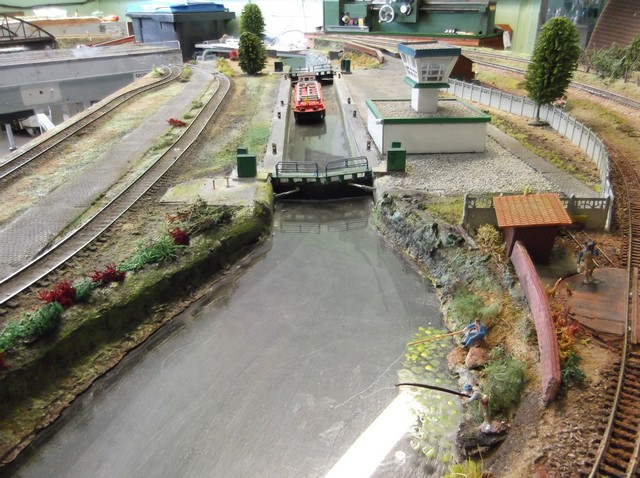

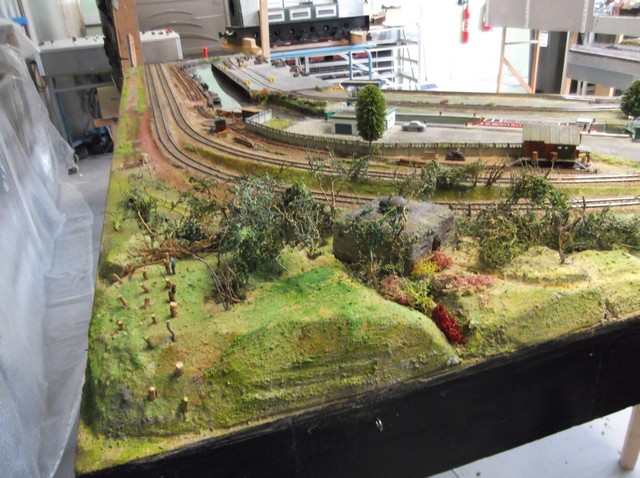

voici maintenant quelques photos de notre réseau
Nous avons un nouveau chef de gare
Après une matinée de samedi où tout a fonctionné normalement ,en début d’après midi les soucis commencent. Les commandes à droite de la gare ne répondent plus puis de la fumée sort du pupitre
, un pont de diode a grillé. après quelques recherches le défaut est localisé et isolé une parti du réseau est réalimenté par un transfo provisoire

La panne sera réparée en atelier

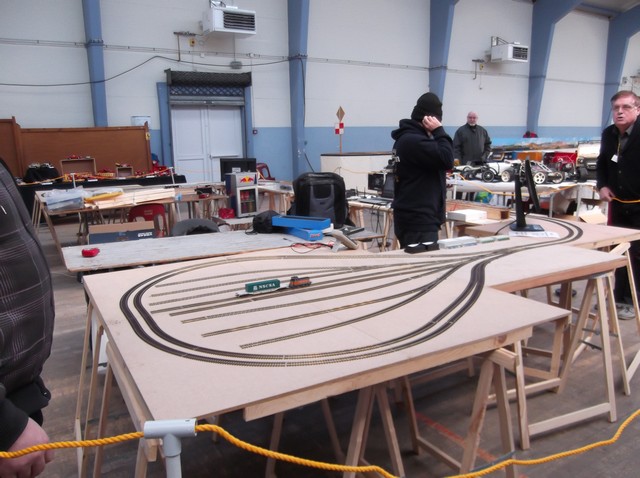

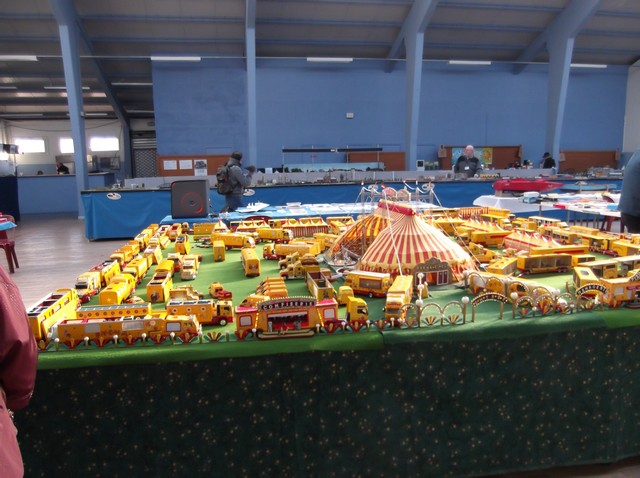

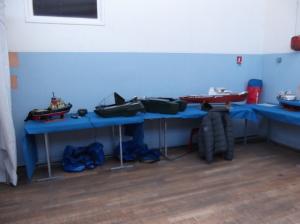

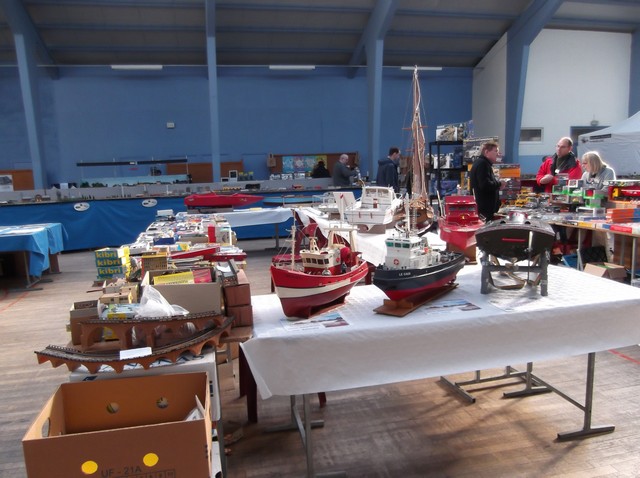

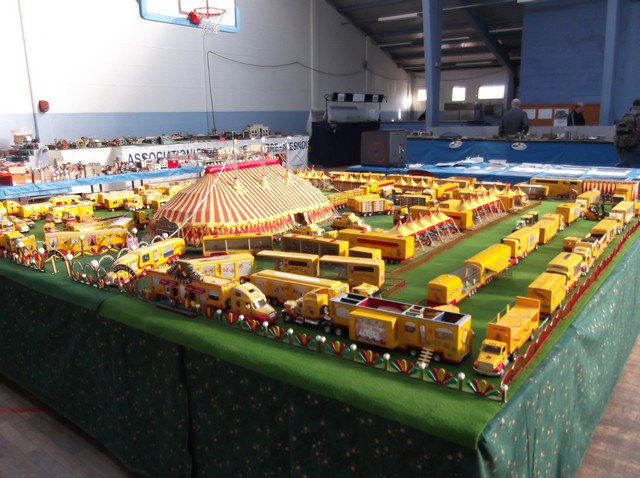

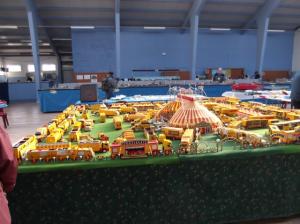

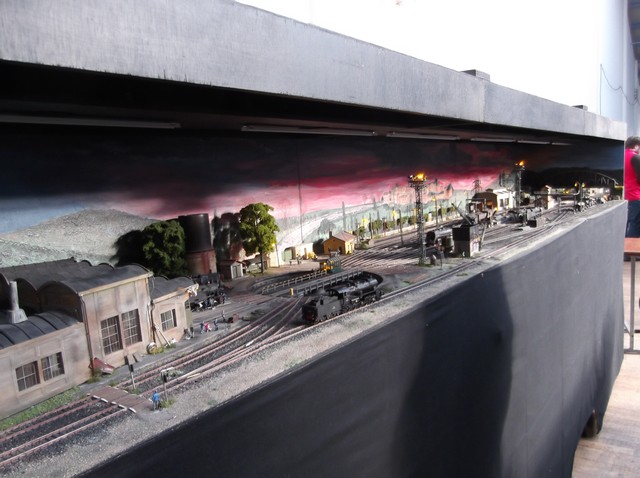

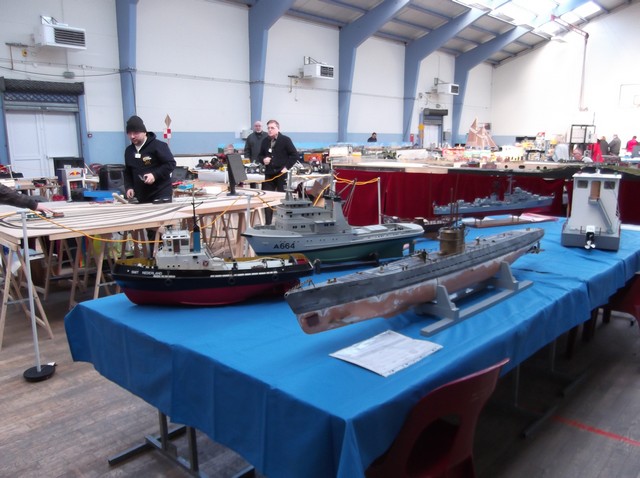

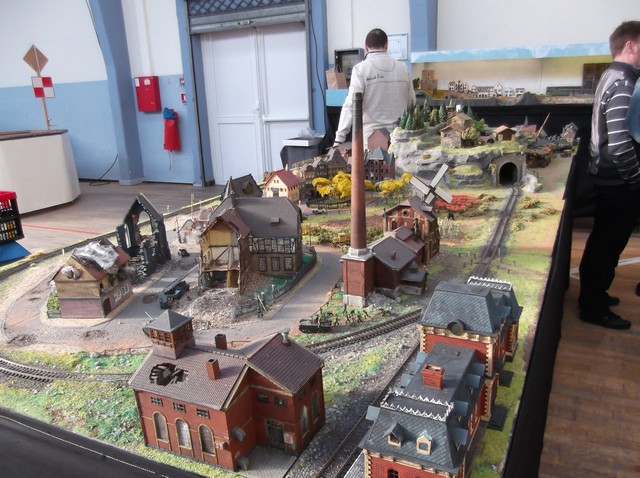

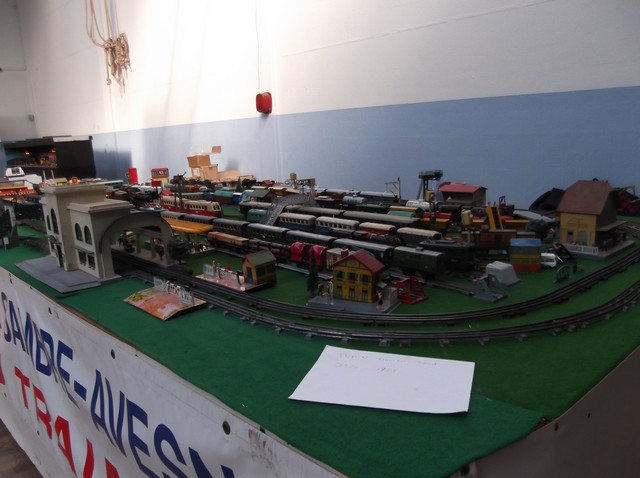

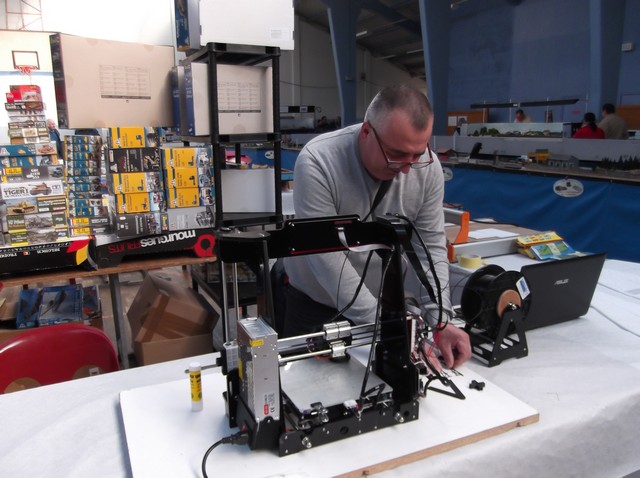

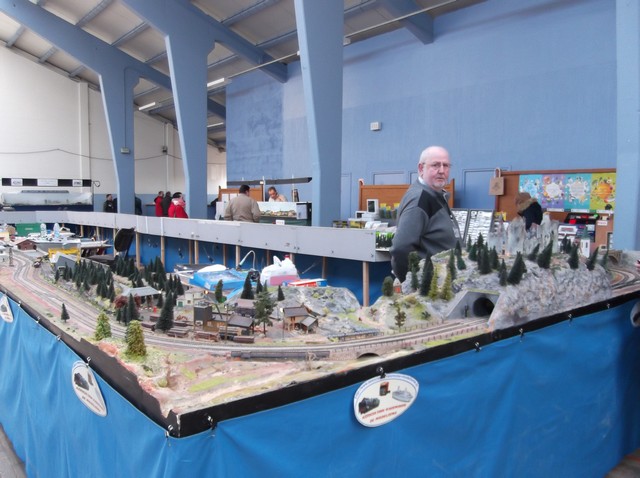

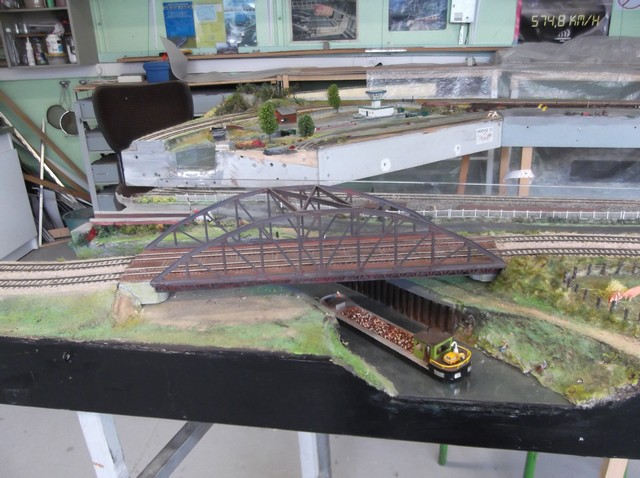

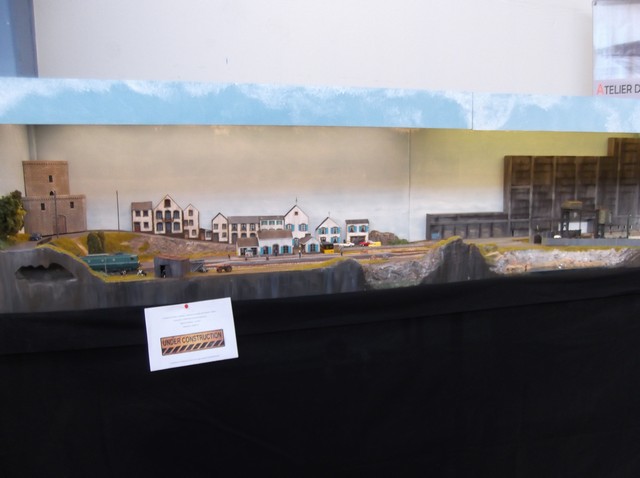

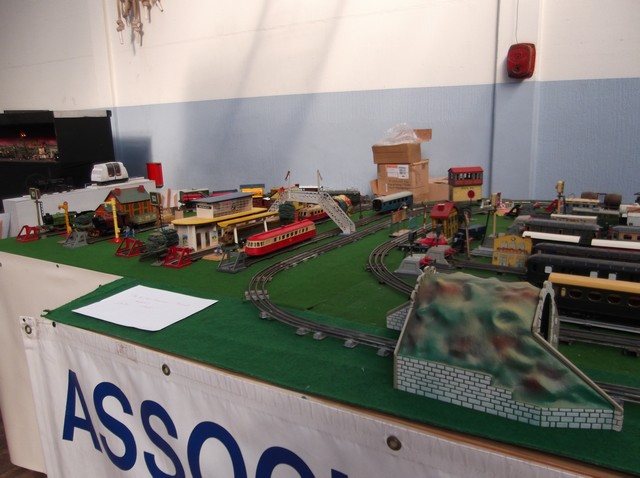

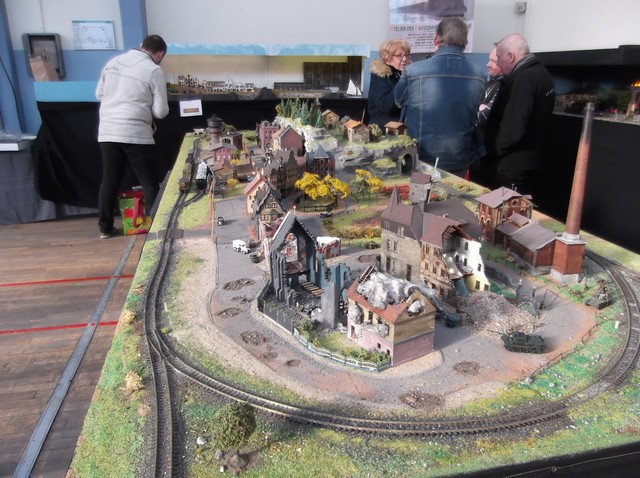

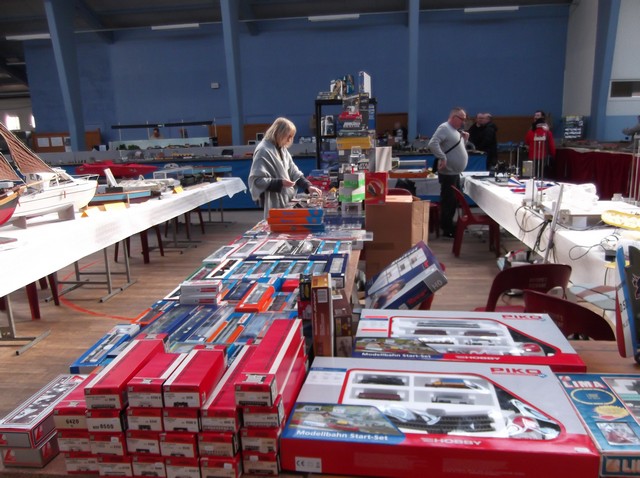

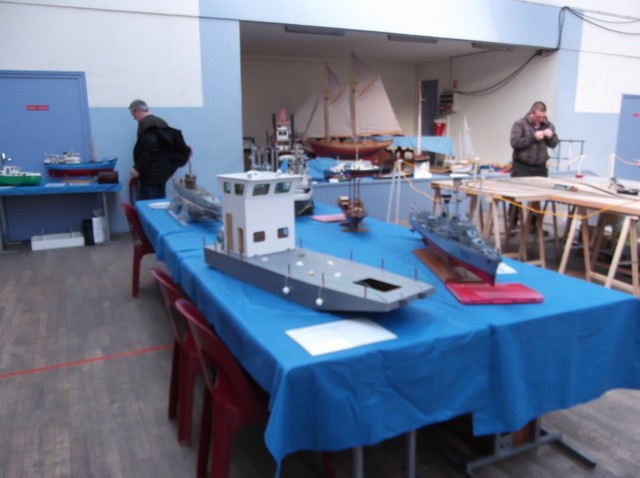

des photos d’autres stands de l’expo
